Bienvenue dans notre rubrique consacrée aux produits qui nous permet d’approfondir les particularités techniques et de découvrir quelques curiosités relatives aux équipements PIUSI de distribution, de transvasement et de surveillance des fluides.

Nous allons nous concentrer aujourd’hui sur un produit spécialisé en matière de gestion continue du niveau de fluide à l’intérieur des réservoirs, à savoir l'indicateur de niveau PIUSI OCIO dans les systèmes intégrés anti-incendie extérieurs et enterrés.

QUAND EST-CE QUE PIUSI OCIO A ÉTÉ CRÉÉ ?

PIUSI OCIO a vu le jour en 2001, quand l’exigence de surveiller le niveau de liquide dans les réservoirs s’est avérée de plus en plus cruciale.

Comme l’indique le nom de la marque PIUSI, c’est-à-dire « PIU-USI » ou « plusieurs usages », OCIO a été mis au point pour qu’il puisse s’adapter à différentes applications, notamment aux systèmes anti-incendie.

DANS QUEL CADRE OCIO EST-IL UTILISÉ ?

PIUSI OCIO est un indicateur de niveau numérique facile à installer, à configurer et à utiliser. Jusqu’à aujourd’hui, des milliers réservoirs OCIO de carburant et d’AdBlue, de petites ou de grandes dimensions, ont été installés dans plus de 135 pays différents grâce à leur simplicité d’utilisation. Parmi les domaines d’application, OCIO prend en charge la gestion et la surveillance des fluides dans les secteurs suivants :

• Agriculture
• Transport
• Garages
• Carrières/construction

Cependant, grâce à sa polyvalence, il est également employé dans les systèmes anti-incendie intégrés extérieurs et enterrés étant donné qu’il a été conçu et mis au point conformément aux normes UNI EN 11292 et UNI EN 12845 en vigueur.

PIUSI OCIO POUR LES INSTALLATIONS ANTI-INCENDIE

Pour se conformer aux lois en vigueur sur la prévention des incendies, de nombreuses entreprises présentant un risque élevé doivent installer un système de prévention des incendies disposant également d’un réservoir d'eau. Le système anti-incendie entre en service dès que l’alarme signalant la présence d’un incendie se déclenche.

Pour contrôler la quantité d’eau disponible dans le réservoir et avoir la certitude que l’eau sera présente aux différents points de distribution dès que l’alarme se déclenche, prévoir un indicateur de niveau fiable. C’est là qu’entre en jeu l'indicateur de niveau OCIO, un dispositif ultra précis grâce auquel l'opérateur connaîtra constamment la quantité d’eau présente dans le réservoir.

La polyvalence et la simplicité d’utilisation de OCIO, parallèlement à sa sonde en acier inox, facilitent la configuration du réservoir, des niveaux minimum et maximum d’eau dans le réservoir anti-incendie. Pour des applications particulières, le panneau de contrôle peut également être installé à distance (jusqu'à 50 m) du réservoir de stockage de l'eau pour simplifier le contrôle de la quantité de la part des opérateurs.De plus, une sortie analogique (4-20 mAmp) et une sortie numérique (8 RS485) permettent d'intégrer OCIO dans un panneau de contrôle existant dans un système de prévention des incendies.

COMMENT FONCTIONNE PIUSI OCIO

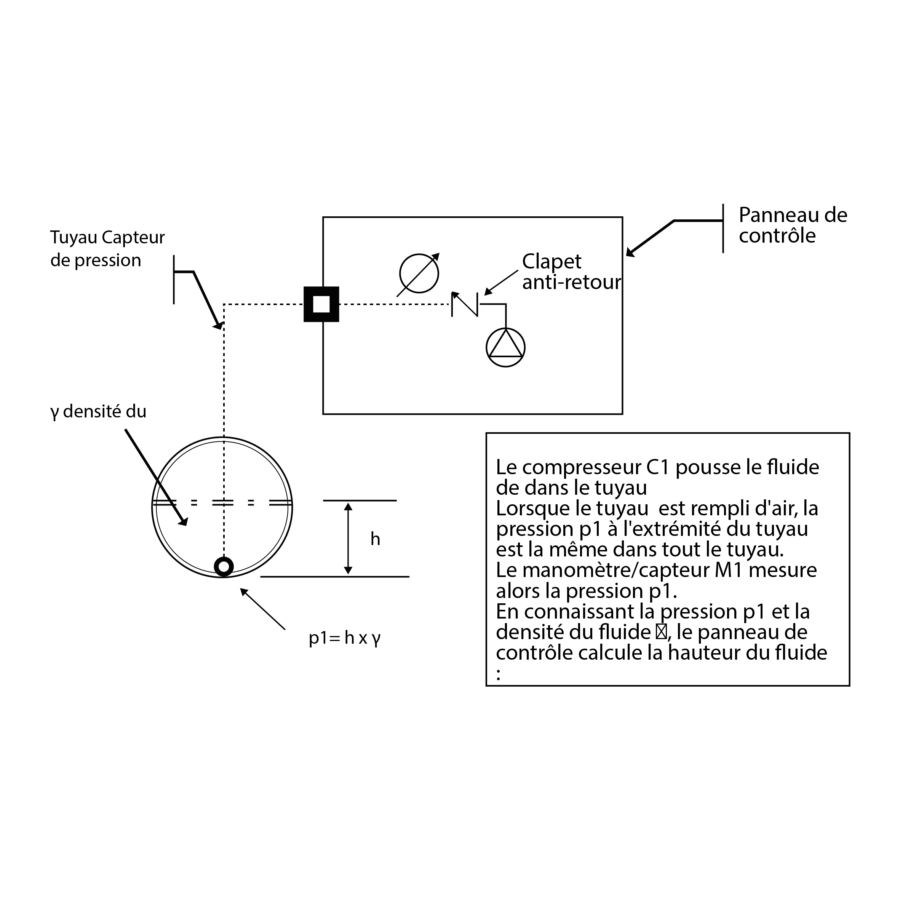

OCIO est un indicateur de niveau numérique qui surveille le niveau du liquide à l’intérieur du réservoir atmosphérique. Le système détecte la pression statique générée par la hauteur du fluide à l’aide d’un petit tuyau inséré à l’intérieur du réservoir et indique le niveau ou le volume du liquide.

Le principe consiste à mesurer la pression exercée sur le fond du réservoir et à calculer la hauteur du fluide à l’intérieur du réservoir en fonction de cette donnée.

immagine

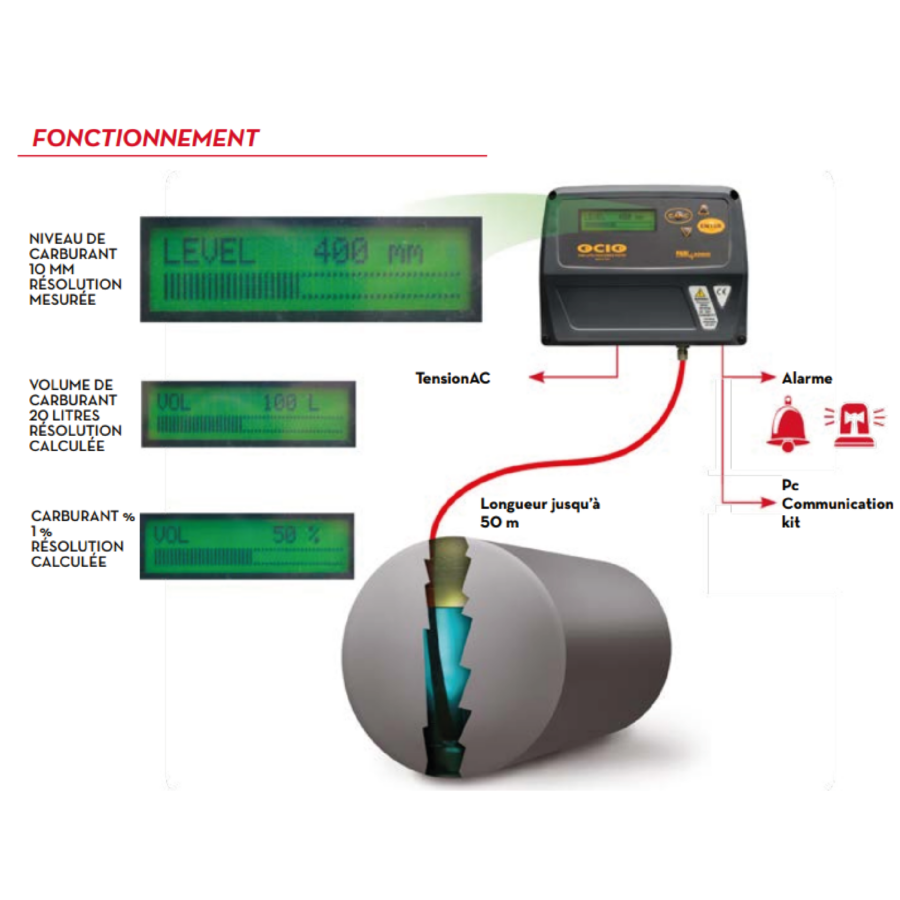

Le système est constitué des éléments suivants :

• Un tuyau de détection de la pression statique. L’extrémité de ce tuyau est insérée par le haut du réservoir et immergée dans le liquide jusqu’à ce qu’elle touche le fond du réservoir.
• Un groupe de contrôle pour visualiser le niveau et gérer le système. Ce groupe est équipé d’un logiciel intuitif intégral et permet de relier deux dispositifs d’alarme ou de blocage.

DÉTAILS TECHNIQUES

Sortie externe

a) Maximum et minimum

Les alarmes de niveau actionnent un relais qui ouvre et ferme les contacts secs. Les cavaliers des contacts peuvent être raccordés à n’importe quel dispositif (voyant ou autre). Ce dernier est activé par le relais piloté par la carte électronique.

Les contacts secs jouent le rôle d’interrupteurs distants des dispositifs externes,qui doivent être alimentés séparément. Chaque contact peut prendre en charge 250 Vca -5 A (30 Vcc - 5 A) au maximum.

b) Sortie vers PC/dispositifs externes

Une sortie RS 485 avec protocole propriétaire permet d’effectuer le raccordement à un système externe de relevé continu du niveau de fluide dans le réservoir. Il est également possible de demander, à la place, une sortie externe de 4-20 mA.

• Alimentation 230 V 50-60 Hz (110 V/50-60 Hz)

• Protection IP 55

• Fin d’échelle 4 mètres

• Précision ± 1 % fin d’échelle

• Indication en pourcentage
  en litres ( ou en gallons)
  en mm (ou en pouces)

• Conditions de fonctionnement température – 20 °C + 50 °C
  humidité jusqu’à 100 %

• Puissance max. contact alarme électrique Max. 250 Vca, 5 A 30 Vcc, 5 A

• Longueur du tuyau 10 mètres ( extensible jusqu’à 50 mètres)
